首頁 > 業務服務 > DSD-ⅢA 指向攝影系統操作指南

DSD-ⅢA 指向攝影系統操作指南

2022-09-20 熱度:2272 ℃

常州大地測繪科技有限公司     DSD-ⅢA 指向攝影系統操作指南

一、系統圖示

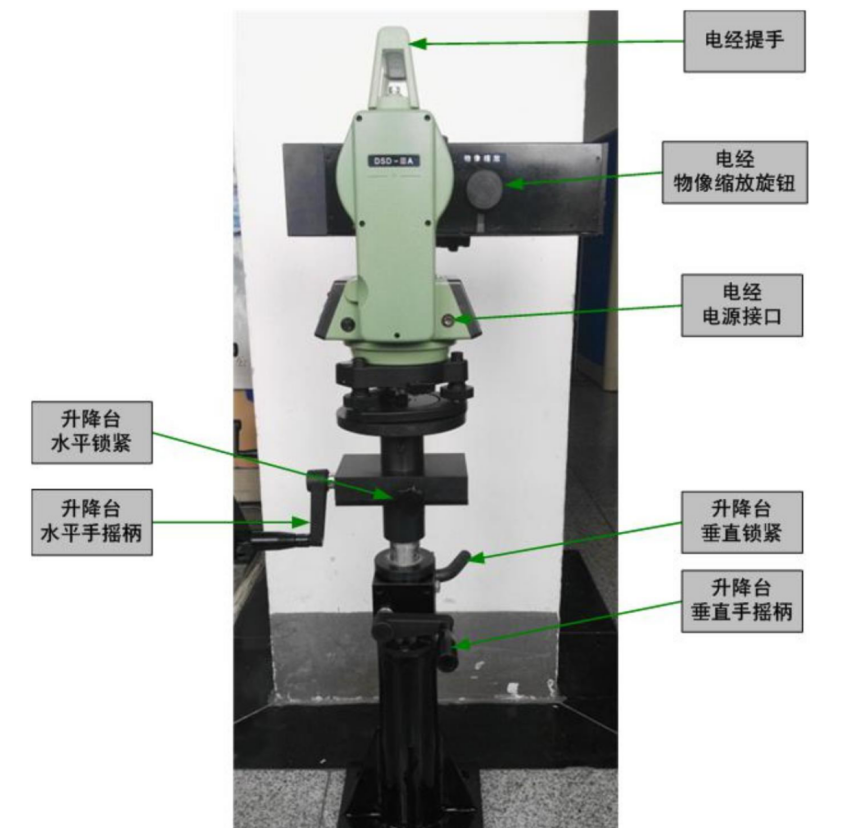

圖一 DSD-ⅢA 整體

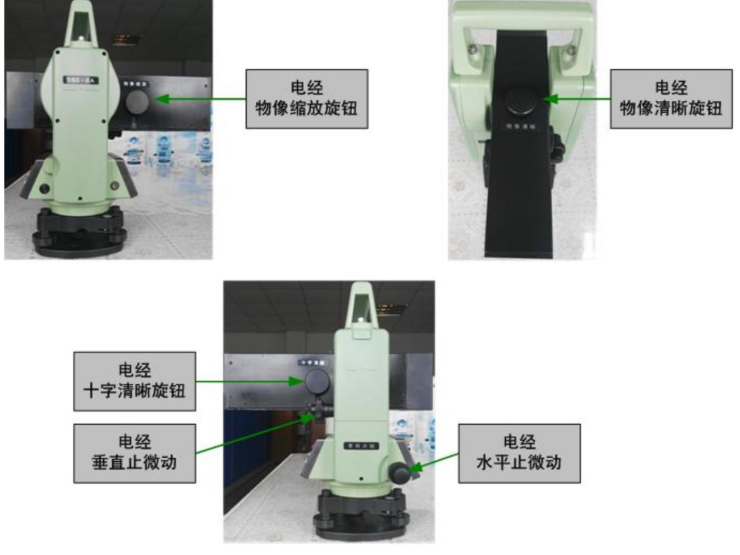

圖二 DSD-ⅢA 旋鈕


圖三 DSD-ⅢA 5m 處調試圖

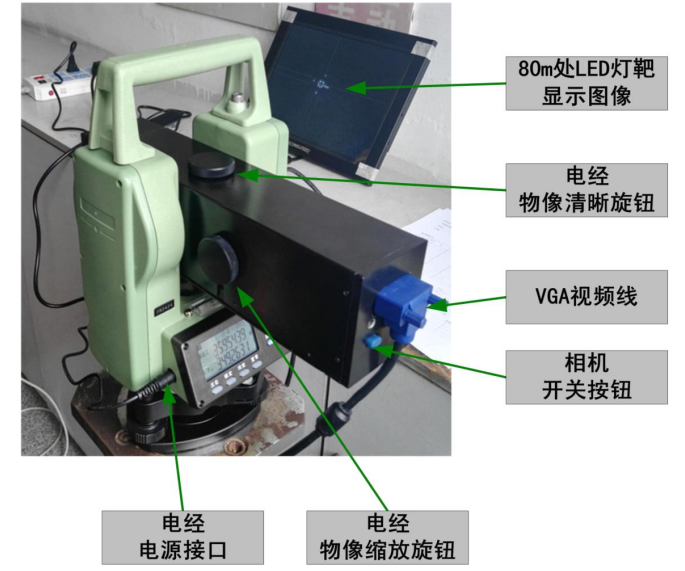

圖四 DSD-ⅢA 80m 處調試圖

二、設備安置

1、將升降臺正確安裝在工作井水泥地面上

1)設備安裝樁點(“垂直引線”)位于升降臺底座中心位置。

2)升降臺水平調節手搖柄與“水平等高引線”(預鉆進方向)垂直。

2、將攝影電經架設在升降臺上,并整平儀器。

3、將工業顯示器安裝放置在可視位置。

4、打開 LED 標靶電源點亮 LED 燈,將 LED 標靶正確安裝在鉆頭內(說明:使用前請及時給 LED 標靶充電)。



三、設備連接

1、用專用 VGA 視頻線連接攝影電經和工業顯示器(其中,直角彎頭連接攝影電經)?!?/p>

2、正確連接工業顯示器電源線(三孔插頭),并連接至 220V 交流電?! ?/p>

3、正確連接攝影電經電源線(DC 圓頭),并連接至 220V 交流電。



四、設備開啟

1、按下電經面板上的“開關”鍵(紅色按鈕),打開電經。

  【備注:電經開關---按下開機、長按關機】

2、按下電經鏡筒底部藍色按鈕【 】,打開相機。

  【備注:相機開關---按下開機、長按關機】

3、工業顯示器出廠默認通電開機。



五、設備調試

1、按下電經面板上的“¤”鍵,再按下“測距◆”鍵,打開電經液晶照明,同時打開儀器前端分劃板(十字絲)照明 LED 燈。

2、調節“物像縮放”旋鈕(鏡筒左側)使顯示器圖像顯示大小合適(說明:一般將圖像調至最大充滿整個顯示屏,逆時針方向旋轉圖像放大)。

3、調節“十字清晰”旋鈕(鏡筒右側)使顯示器圖像中顯示的十字絲清晰。

4、調節升降臺水平手搖柄,調整電經水平位置,使電經垂直方向中心軸線(電經提手頂部小圓孔標識)與垂直引線重合,并鎖緊升降臺水平止緊旋鈕。

5、按下電經面板上的“¤”鍵,再按下“復測▲”鍵,打開電經激光指向,調節“物像清晰”旋鈕(鏡筒上方),使激光光斑聚焦成一點(大約在 LED 標靶距離處聚焦)。

6、調節電經垂直止微動,使電經垂直角為 90o(說明:電經出廠一般設置為天頂為 0,則水平方向?yàn)?90o),鎖緊垂直止微動。

7、調節升降臺垂直手搖柄,調整電經高度位置,使電經指向激光光束與 LED 標靶中心等高,并鎖緊升降臺垂直止緊旋鈕。

8、調節電經水平止微動,使指向激光光束打在 LED 標靶中心位置,鎖緊水平止微動。

9、此時,在工業顯示器上會顯示 LED 標靶圖像,再微調“物像清晰”旋鈕(鏡筒上方),使圖像達到最清晰狀態。

10、按下電經面板上的“¤”鍵,再按下“復測▲”鍵,關閉電經激光指向(說明:在裝調好設備后請關閉電經指向激光,然后再使用該系統)。

11、隨著掘進距離增加,需要隨時調節“物像清晰”旋鈕(鏡筒上方)以使 LED 標靶圖像清晰(說明:在使用過程中無需調節“物像縮放”和“十字清晰”旋鈕)。
